| 項目 | 内容 |
|---|
| 対象ワーク | TCXO（温度補償型水晶発振器） |
|---|
| 対象ワークサイズ | 1612～3225（標準サイズ）
※端子のサイズ、位置、形状による
※標準サイズ以外も対応可能（別途ご相談） |
|---|
| 温度範囲 | ₋40℃～+120℃ |
|---|
| 温度制御 | ペルチェ方式（ペルチェ制御には、チラーを使用） |
|---|
| 装置タクト | 0.85sec |
|---|
| ワークキャリア | アルミプレートキャリア（120mm×15mm×2mm）
キャリア1枚のワーク搭載数：64個（3225以下）
装置1台、1品種にキャリア約300枚を使用 |
|---|
| キャリア搬送 | 温調ステージ上をシャトル搬送 |
|---|
| 測定ヘッド | ペルチェ式温調付き |
|---|
| 駆動源 | 入力電源
3相200V 150A予定
消費電力
48kVA
エアー
0.5MPa 550Ｎ㍑/minクリーンエアー |
|---|

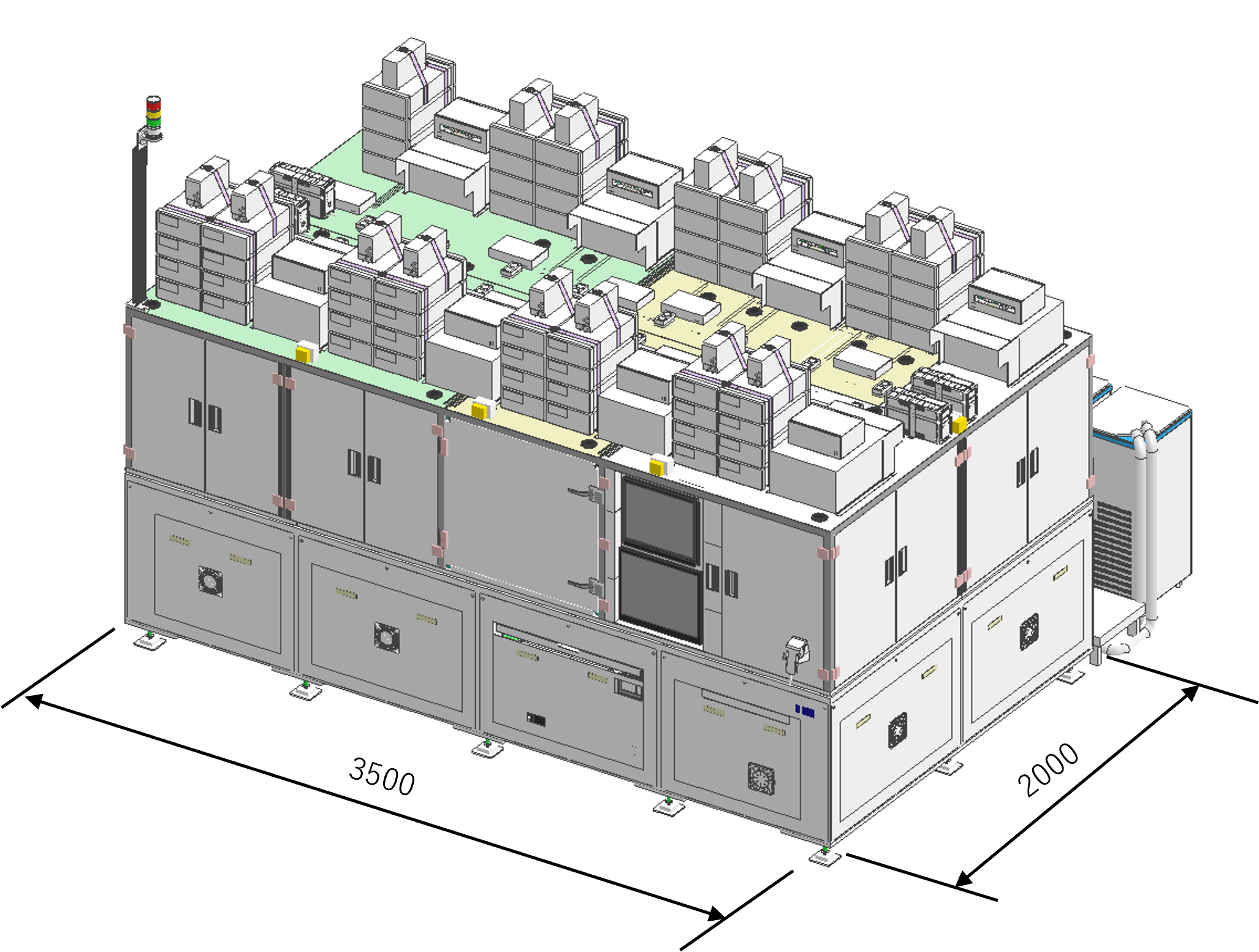

| 装置寸法及び質量 | L3500×W2000×H1700 4000kg 予定 |
|---|
※ 性能改良のため、外観及び仕様の一部を変更することがありますのでご了承ください。
