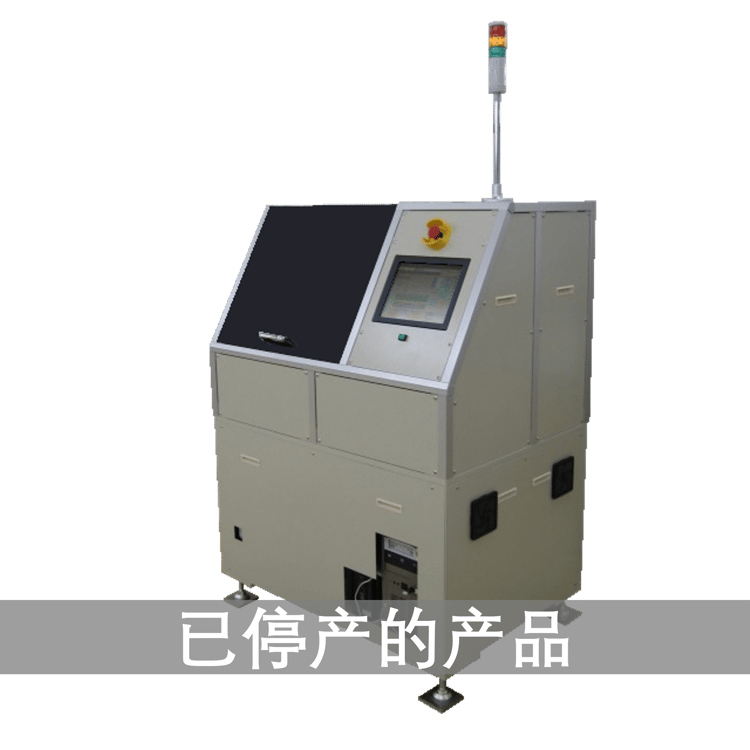

粗漏检查设备
PGT-500PB

石英设备制造

检查

销售方式

PFA Corporation

设备概述

  • 用于检测 SMD 水晶晶振的粗漏检查设备。
  • 获得专利的检测方法即使在尺寸小于 1612 的小型 SMD 水晶晶振中也能实现稳定的粗漏检测。
  • 此外，节拍：实现速度高达到 0.5 秒的小型设备。

特征・特点

  • 适用于小型SMD水晶晶振的粗漏检测设备。
  • 通过测量SMD 型水晶晶振的常压和加压时的 CI 值变化量来检测泄漏否与否，因此，还可以对应在空气粗漏测试设备中难以检测的小型SMD水晶晶振。
  • PFA 独特的 CI 值测量系统可实现快速、稳定的 CI 值测量。
  • 0.5秒的节拍时间、从而实现高速化的小型设备。

使用实例

  • 是SMD型水晶晶振的粗陋检测设备。
  • 通过测量SMD 型水晶振子的常压和加压时的 CI 值变化量来检测泄漏否与否。
    因此，还可以对应在空气粗漏测试设备中难以检测的1612尺寸以下的小型SMD水晶晶振。

对应选项

  • 替换零件可对应多个尺寸的品种（SMD型水晶晶振）

简易规格表

项目内容
目标工件SMD型水晶晶振
目标工件尺寸3.2×2.5～1.0×0.8（㎜）　
CI测量PFA制造CI値测量系统
检测泄漏范围5×10-6 Pa･m3／s　以上粗漏范围
供应工件方式材料递进器
收纳工件方式收纳盒
循环时间約0.５秒／个（于最佳条件时）
外形尺寸标准规格：W1100×D800×H1500㎜（不包括旋转信号灯等突起）
选项替换零件可对应多个尺寸的品种（SMD型石英振荡器）

※ 因改善、改良，规格、外观可能在无事先通知的情况下进行变更。

安装尺寸
