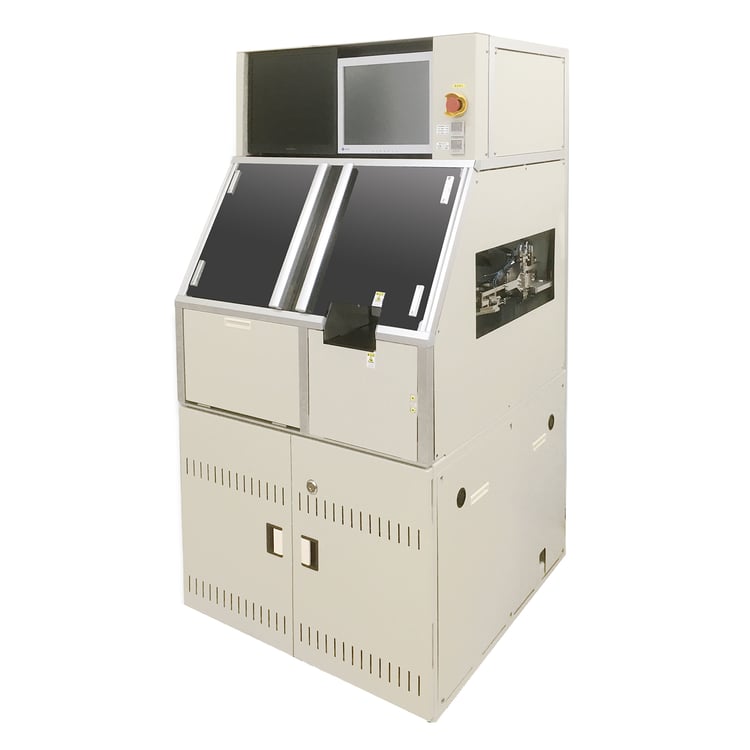

圧痕検査设备（AOI）
FPD-I1300

其他制造

FPD

销售方式

PFA Corporation

概述

  • 用于对液晶面板进行COG、FOG安装机压痕检查、异物划伤检查、位置偏移检查的装置。
  • 高解析率线传感器将所有端子的状态捕获到图像中，并自动进行检查。
  • 搭载全面检查功能，可检测端子之间的缺陷。 ※ 全面检查功能为"选项"。
  • 精巧的设计（宽度：900mm），因为只有一次简单的检测阶段，所以维护性好也有助于节省安装空间。

特点

  • 只有一个简单的检测阶段可节省空间。
  • 设备精巧实现了高速节拍。
  • 提供全面检查（Option）端子部分以外的缺陷也可在视角内（2mm）进行检测。 此外，结果图像可以压缩为小尺寸（约 150KB），并存储以供追踪。
  • 特殊显微镜（独家开发）可在检测视角内自动对焦，并时时追踪目标工件的翘曲。
  • 通过内部开发的算法，可以分析缺陷模式（压痕缺陷、划痕、异物、Dimple），并将其分类并输出 NG。 （缺陷信息包括图像可以保存）

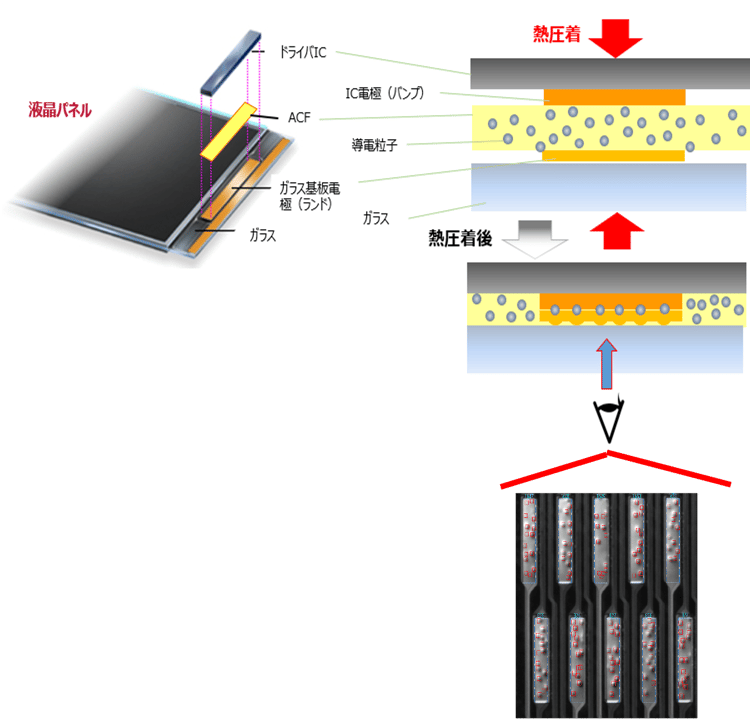

使用例

本设备是对液晶面板的驱动IC和FPC连接的端子状态进行高速图像检查。
用于防止驱动器 IC 和 FPC 连接不良、端子缺陷产品等后工序流出的检查机。

产品规格

項目内容
设备尺寸900mm(W)× 900mm(D) × 1800mm(H)

对应面板大小

～9英寸
Min:30(L)× 30(W) t=0.15( × 2)
Max:210(L)× 150(W) t=1.1( × 2)

循环时间※１边检查
3.0sec/pcs:IC (L 33mm) × 1
3.5sec/pcs:IC (L 30mm) × 1 , FPC(L 40mm) × 1,Panel size < “5”
※有全面检查选项时＋1秒
分辨率0.5μm/pix
自动对焦始终视野内自动对焦
线扫描摄像机 扫描速度< 70mm/sec

※ 因改善、改良，规格、外观可能在无事先通知的情况下进行变更。

安装尺寸
