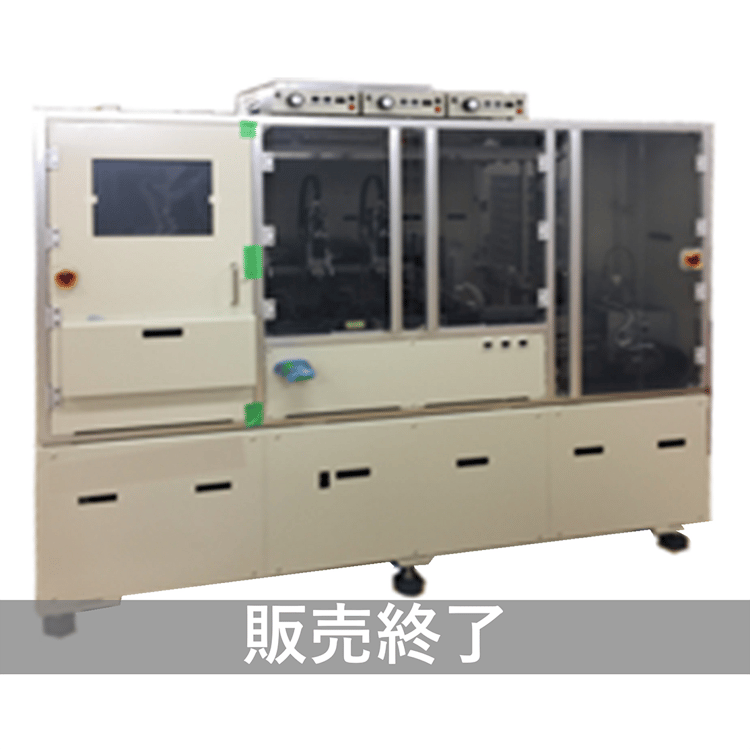

サイドフィルディスペンサー
CPD-NT100

カメラモジュール製造

ディスペンサー

販売元

株式会社PFA

概要

  • カメラモジュールに接着されたスティフナー（補強材）とカメラモジュール筐体間にAgペーストを線引き塗布し、塗布状態を検査する全自動装置です。
  • スティフナーの位置及び高さを画像処理にて計測を行なうため、最適なギャップで塗布を行うことが可能です。

特長

  • 3ステージ3ヘッドで高速化
  • ワークを画像認識し、針先位置を正確にコントロールします。XYZΘ control

使用例

補強樹脂等をモジュールのサイドから塗布するのに最適な装置です。

CPD-NT100使用例

製品スペック

項目内容
対象ワークカメラモジュール
トレーサイズMax316×136mm
ディスペンサーエアーパルス式ディスペンサー×3式
画像処理機能アライメント上カメラ×3式、サイドカメラ×3式
※画像アライメント、塗布検査用
生産データ管理オプションでLAN接続による生産データ管理システムを用意しています。

※ 性能改良のため、外観及び仕様の一部を変更することがありますのでご了承ください。

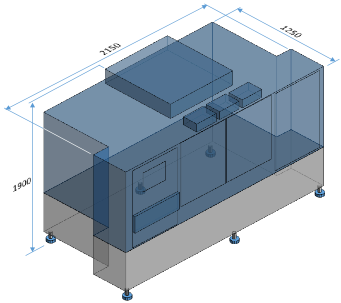

設置寸法
